液晶屏上的LVDS,TTL,RSDS三種接口的詳解

很多的初學者對于該如何區分液晶屏的接口類型是很頭疼的，究竟它是是LVDS的屏，TTL的屏還是RSDS的屏？總是很難搞得清楚。那么我們該如何的快速的識別出液晶屏的接口類型？這個還是需要一些經驗的，下面就從屏的屏線接口的樣式來對接口的類型來做出分類的介紹，在此幫助大家快速的識別屏的接口類型。以下方法是個人長期積累的認識，不足的地方還請大家諒解。

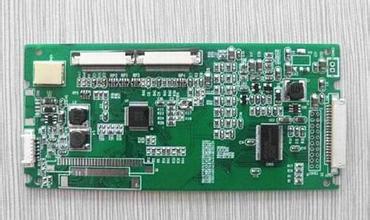

   （1）    TTL的屏接口樣式詳情：
    D6T（單6位的TTL）：31扣針，41扣針。對應的屏的尺寸大多都是筆記本的液晶屏（8寸，10寸，11寸，12寸），還有一些部分的臺式機屏15寸為41扣針接口。
    S6T（雙6位的TTL）：30＋45針軟排線，60扣針，70扣針，80扣針。大多都為臺式機的14寸，15寸的液晶屏。
    D8T（單8位的TTL）：很少見
   S8T（雙8位的TTL）：有，很少見80扣針（14寸，15寸）

   （2）LVDS的屏接口樣式詳情：
   D6L（單6位的LVDS）：14插針，20插針，14片插，30片插（屏顯基板100歐姆的電阻數量統計為4個）主要應用在筆記本的液晶屏（12寸，13寸，14寸，15寸）
   D8L（單8位的LVDS）：20插針（5個100歐姆）（15寸）
   S6L（雙6位的LVDS）：20插針，30插針，30片插（8個100歐姆）（14寸，15寸，17寸）
   S8L（雙8的位LVDS）：30插針，30片插（10個100歐姆電阻）（17寸，18寸，19寸，20寸，21寸）

 （3）RSDS的屏接口樣式詳情:50排線的，雙40排線的，30＋50排線的。主要應用在臺式機上的（15寸，17寸）液晶屏。
常規的LVDS接口液晶屏的定義
20PIN單6定義：
1：電源2：電源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+   13：地 14：CLK- 15：CLK+ 16空 17空 18空 19 空 20空
每組信號線之間的電阻為（數字表120歐左右）

20PIN雙6定義：
1：電源2：電源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+   13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3-   18：RO3+
19：CLK1-   20：CLK1+
每組信號線之間的電阻為（數字表120歐左右）

20PIN單8的定義：
1：電源2：電源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+   13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+
每組信號線之間的電阻為（數字表120歐左右）

30PIN單6定義：
1：空2：電源3：電源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+   13：地 14：R2- 15：R2+ 16：地   17：CLK- 18：CLK+ 19：地 20：空- 21：空 22：空 23：空   24：空   25：空 26：空 27：空 28空 29空 30空
每組信號線之間的電阻為（數字表120歐左右）

30PIN單8定義：
1：空2：電源3：電源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+   13：地 14：R2- 15：R2+ 16：地   17：CLK- 18：CLK+ 19：地 20：R3- 21：R3+ 22：地 23：空 24：空   25：空 26：空 27：空 28空 29空 30空
每組信號線之間的電阻為（數字表120歐左右）

30PIN雙6定義：1：電源2：電源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地   17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+   25：地 26：CLK2- 27：CLK2+
每組信號線之間的電阻為（數字表120歐左右）

30PIN雙8定義：
1：電源2：電源3：電源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+   17：地 18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地   25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+
每組信號線之間的電阻為（數字表120歐左右）
一般14PIN、20PIN、30PIN大多為LVDS接口。
