12864液晶屏是如何顯示出圖片的

12864液晶屏顯示圖片的主要要點是在于：1.取模 2.要利用擴展的指令設置lcd液晶 3.清楚lcd液晶地址的一個概念

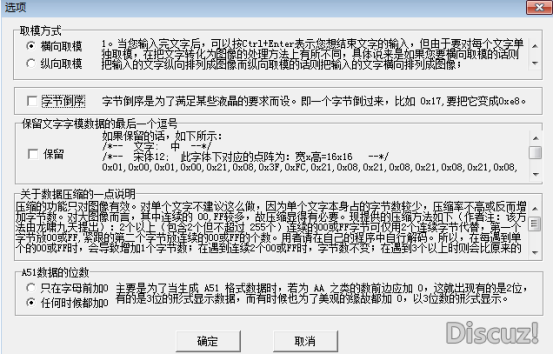

1、取模:   取模軟件使用的是“字模221”，下面這幅圖就是他的參數設置


這里對里面的參數設置先解釋一下，所謂的橫向取模就是：一張圖片從圖片最左上角的第8位開始取模，從左向右的方向，每次取8位二進制數據轉化成為16進制保存，在第一排取完之后，接著到第二排最左邊的8位開始取模，以此類推。我們?yōu)槭裁匆@樣取模呢？因為LCD12864液晶屏的橫縱坐標就是按照這個取模順序的，這點在之后還會詳細的提到。
2、lcd液晶屏的設置:   液晶顯示圖片必須要使用擴充指令集，初始化和顯示字符的初始化是不一樣的。
我們使用的初始化函數如下：
void init_picture() //顯示圖片的初始化函數
{
    //lcd_wcmd(0x34);//寫指令函數，擴充指令集，繪圖關
    //lcd_wcmd(0x36);//8位數據傳輸，擴展指令操作，繪圖開
    lcd_wcmd(0x3E);//8位數據傳輸，擴展指令操作，繪圖開
    lcd_wcmd(0x01);//清屏
    Light = 0;//打開背光
}

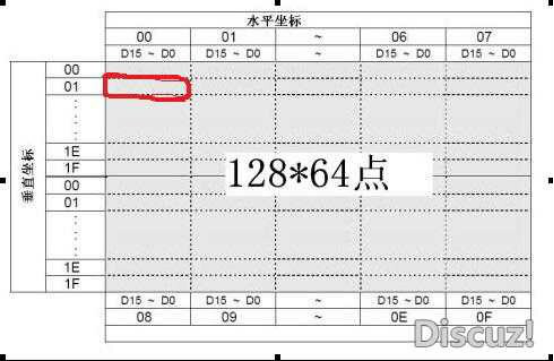

3、將取出的字模寫進相應地址:  首先應該知道地址究竟是怎樣的，結合下圖講清楚。lcd12864液晶分為上半屏和下半屏。當你想要點亮某個地方時，必須先寫這個地方的垂直地址緊接著寫入它的水平地址，水平地址液晶可以自動加1，而垂直地址不會。圖中水平坐標從0x80+00到0x80+0F，一共16個，其中0x80+00到0x80+07是上半屏的坐標，其中0x80+08到0x80+0F是下半屏的坐標。水平坐標每個兩字節，先寫入的數據填充在高字節。垂直坐標只有0x80+00到0x80+1F，圖中上半截0x80+00到0x80+1F是上半屏的垂直地址，另外的那部分一樣的是下半屏垂直地址。
   每個垂直地址只確定一排，所以水平和垂直地址不能確定某個點的位置，只能確定某個兩字節的位置，通過寫進2字節數據確定點亮某個點或幾個點。
比如我們寫入   [垂直地址]:  lcd_wcmd(0x80+1);    [水平地址]:  lcd_wcmd(0x80);  這就是說我們將在圖中水平坐標00，垂直坐標01的位置（紅圈處）輸入數據。



知道地址的知識之后就明白為什么要橫向取模了，接下來只要將取模的數據一個個按取模生成的順序?qū)戇M12864液晶就行了。下面是我用的代碼，其中 uchar=unsigned char，uint=unsigned int。
void show_Pic(uchar* address)//顯示圖片函數
{                                         //address是是指向數組的指針，用法：show_Pic（XY）當中XY為數組名
    uchar i,j;
    for(i=0;i<32;i++)      //上半屏的32排依次先寫滿
    {
        lcd_wcmd(0x80+i); //先送垂直地址
        lcd_wcmd(0x80);   //再送水平地址，水平地址可自加1
        for(j=0;j<16;j++) //每排128個點，所以一共要16個兩位16進制數（也就是8位二進制數）才能全部控制
        {
            lcd_wdat(*address);
                 address++;
        }
    }
    for(i=0;i<32;i++)     //下半屏的32排操作原理和上半屏一樣
    {
        lcd_wcmd(0x80+i);
        lcd_wcmd(0x88);
        for(j=0;j<16;j++)
        {
            lcd_wdat(*address);
                 address++;
        }
