LCD液晶模塊種類有哪些呢? 它們的優缺點又是什么？

LCD液晶模塊種類有哪些呢?它們的優缺點又是什么?目前很多人可能對此還不是很了解清楚，不過沒關系，今天小編就來給大家進行一個科普，讓大家知道LCD液晶模塊種類，LCD液晶模組各類的優勢。

一、按照顯示內容來分：

LCD液晶顯示模塊可以分為：筆段式、字符型、圖形點陣型三大類LCD液晶模組。

1、筆段式液晶顯示模塊主要顯示7個筆段的數字8字及固定的圖標(參考下圖)。

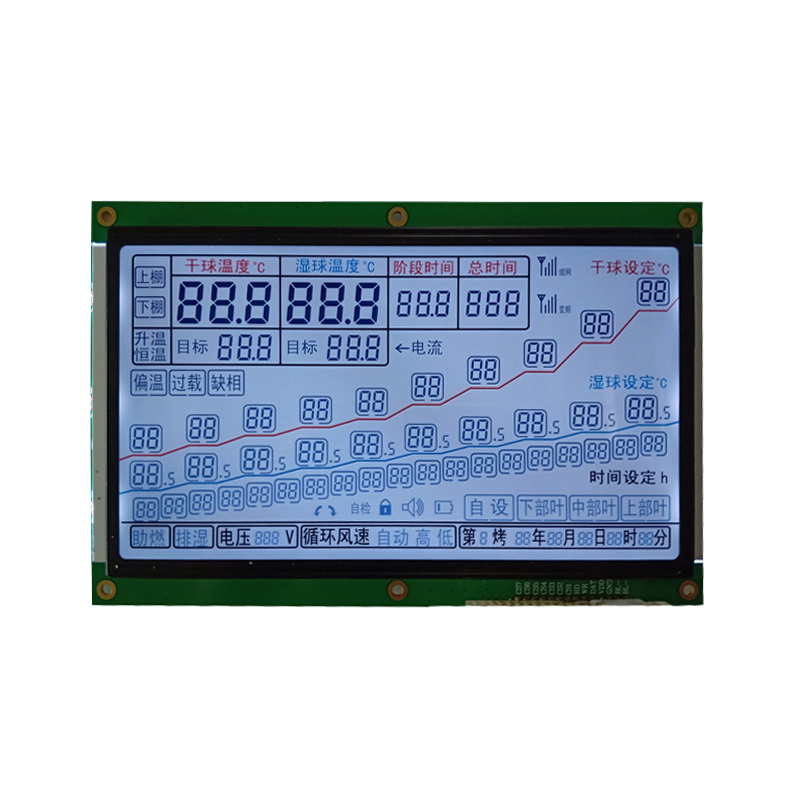

杭州精顯科技有限公司烤煙機定制LCD段碼液晶顯示模塊

優點：用液晶顯示控制驅動器與單片機接口相連，工藝簡單、價格便宜，廣泛應用于溫濕度儀、電子秤、萬用表、智能電表、空調、微波爐、電飯煲等生活小家電產品上。

缺點：顯示內容較少。

2、字符型液晶顯示模塊主要顯示阿拉伯數字、英文字母和ASCII西文字符(參考下圖)

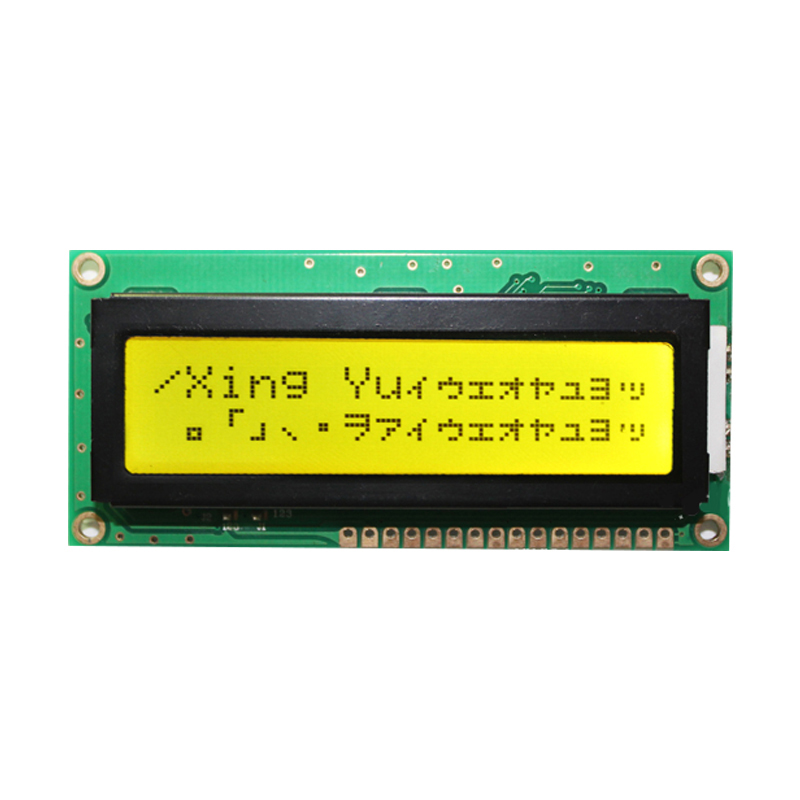

杭州精顯科技有限公司1602字符型液晶模組

優點：所用液晶顯示控制驅動器內帶ASCII西文字符點陣發生器，單片機只需發送ASCII字符碼就可使相應的字符在液晶顯示器(LCD)上顯示出來。價格適中，對于拉丁字母語系顯示尤為適合。廣泛應用于各種工控設備，通信設備系統，環保系列，金融系列等。

缺點：只能顯示ASCII字符，靈活性不強，很難實現大面積字符顯示。

3、圖形點陣液晶顯示模塊主要顯示圖形點陣(參考下圖)

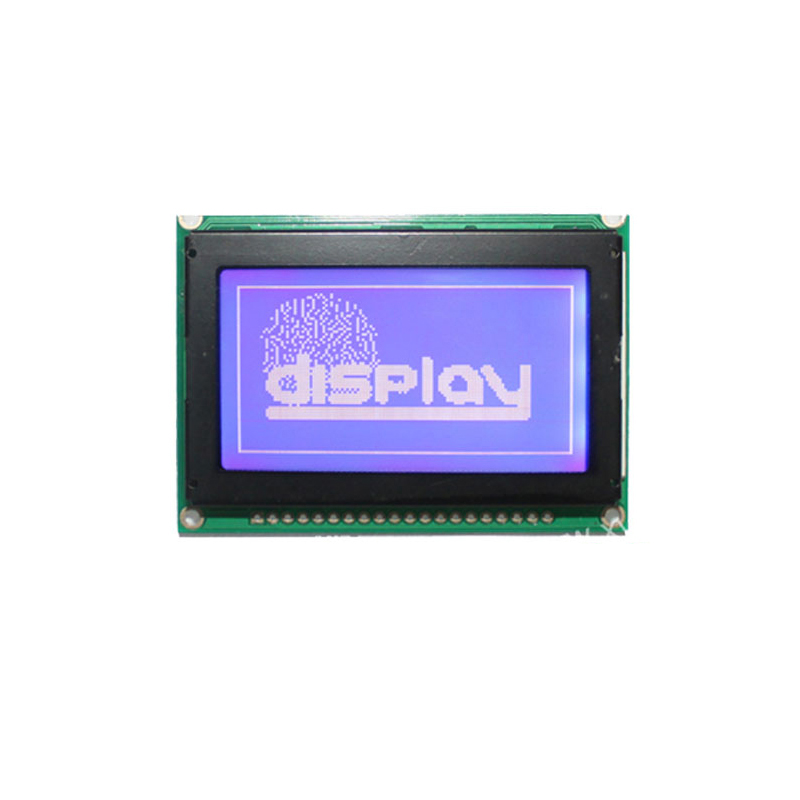

杭州精顯科技有限公司12864圖形點陣液晶顯示模塊

優點：全圖形點陣操作，單片機對液晶顯示模塊操作可實現自定義圖標，繪圖操作等很強的顯示功能，廣泛應用于監控設備，測試設備上。

缺點：與單片機連接，接口復雜，價格相對比較貴。

二、按照液晶模塊顯示原理來分：

LCD液晶模塊可分為TN、HTN、STN、FSTN、VA五大類LCD液晶模組。

1、TN液晶顯示模塊采用TN型液晶顯示屏。

優點：功耗低、價格便宜。

缺點：由于TN型液晶顯示屏的旋光性只有90度，導致顯示的視角比較窄，另外由于TN型液晶的光電響應曲線比較平，所以顯示的對比度低。

2、HTN液晶顯示模塊采用HTN型液晶顯示屏。

(高扭曲向列型)向列型液晶分子被夾在兩塊透明玻璃之間，在兩層玻璃之間，液晶分子的取向偏轉110~130度。

優點：對比度高、功耗低、驅動電壓低、動態驅動性能不夠好。

缺點：視角比TN型的要寬。

3、STN液晶顯示模塊采用STN型液晶顯示屏。

優點：視角比較寬、顯示對比度較高，適用于240以下路數的驅動。

缺點：價格相對于TN來說較高，只能顯示單色。

4、FSTN液晶模塊采用FSTN型液晶顯示屏。

為了改善普通STN的底色問題，在偏光片上而加入一層補償膜，可以消除色散，實現黑白顯示。

5、VA液晶顯示模塊采用VA型液晶顯示屏。

VA面板是現在高端LCD液晶屏應用較多的面板類型，屬于廣視角面板。

優點：黑白對比度相當高。

缺點：材料成本高，價格相對會貴一些。

以上就是給大家介紹的LCD液晶模塊種類以及各種類之家的優缺點，希望對大家有所幫助。
