中大尺寸LCD液晶屏的LED背光結構解讀

文章出處：未知人氣：發表時間：2021-07-23

近年來，LED在背光應用方面取得了良好的進展，不僅在小尺寸的LCD背光應用中得到了廣泛的應用，而且還需要更高的性能，更長的工作時間，大尺寸的LCD背光應用，如GPS，P-DVD，數碼相框（DPF）和其他設備。

LED背光技術有許多優點，包括長壽命和低功耗。更重要的是，LED是完全環保的，不會造成環境污染。

發光二極管是一種需要特殊驅動集成電路的電流模式器件。它的亮度與流過它的電流成比例。驅動集成電路控制LED電流有兩種方法：恒電壓源和恒電流源。前者不能精確控制LED的亮度，后者則可以避免LED離散性的影響，精確控制LED的亮度。恒流源控制模式是LED驅動的主流模式。

直線恒流驅動器也被稱為L(zhǎng)DO均勻驅動器。這種方法至少是經濟的，沒有EMI問題，但主要問題是當電池電壓降到一定值以下時，亮度變化顯著。因此，這種驅動集成電路的方法通常用于低成本的可移植產品。AP3600，AP3601，AP3602是驅動ICS。

混合充電泵的驅動方式解決了電池電壓低時輸出電流大幅度下降的問題。根據輸入電壓，芯片工作在線性，1.5x或2x模式。該方法具有輸入電壓范圍寬、無電感、體積小的優點，廣泛應用于等小液晶顯示器中。

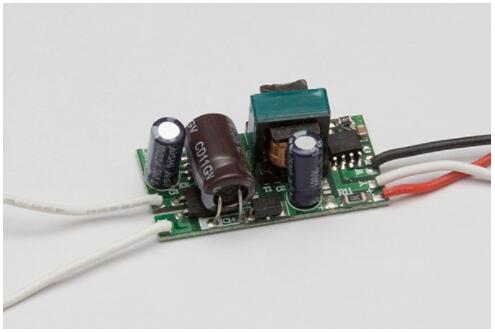

與充電泵模式相比，PWM恒流驅動模式可以獲得更高的輸入電壓，驅動功率更大，可以支持更多的LED，可以應用于更大的產品（如系統）定位，DVD，DPF，Netbook等）背光模塊AP3127和AP3293是一個脈沖寬度連續調制電流驅動IC。

AP3127和AP3293是為中等工作頻率高達1MHz的液晶顯示器設計的增強型LED背光驅動電路，允許使用小電感和電容元件。發光二極管串聯連接，以確保流過每個發光二極管的電流相同，從而產生恒定的亮度。250毫伏的電壓反饋使得在電阻設置電流上消耗的能量非常小，并盡可能提高白光發光二極管在驅動應用中的效率。

AP3127開關管的峰值電流高達每小時500毫安，可承受高達22伏特的電壓。它可以驅動6個LED系列和3個高達21個LED系列。它用SOT23-6L封裝。

AP3293可驅動10個LED系列和3個高達24個LED系列，峰值電流1000毫安，電壓高達40伏，封裝在SOT23-6L或WDFN8。

AP3127/3293的反饋電壓只有250mV，因此電阻的功耗很小，效率大大提高，電池壽命延長。

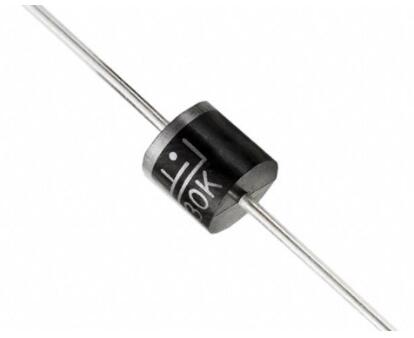

因?yàn)檩敵鲭娏魇侵苯涌刂频?，而不是電壓，所以?dāng)負載電阻增加時，輸出電壓必須增加，以保持恒定電流。一旦打開負載，輸出電壓立即上升，直到超過最大電壓，以幻燈片和打破幻燈片。傳統的驅動芯片通常需要將齊納二極管并聯到LED輸出端，以降低輸出電壓。在AP3127/3293的設計中，考慮了負載開路保護問題，在不增加二極管保護的情況下，在內部增加了過壓保護電路。
