lcd12864中文顯示程序流程圖
文章出處：未知 人氣：發表時間：2018-07-11

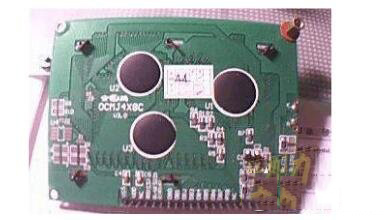

我們常用的人機交互顯示界面中，除了數碼管，LED，以及我們之前已經提到的LCD1602之外，還有一種液晶屏用的比較多。相信接觸過單片機的朋友都知道了，那就是12864液晶。顧名思義，12864表示其橫向可以顯示128個點，縱向可以顯示64個點。我們常用的12864液晶模塊中有帶字庫的，也有不帶字庫的，其控制芯片也有很多種，如KS0108、T6963，ST7920等等。在這里我們以ST7920為主控芯片的12864液晶屏來學習如何去驅動它。（液晶屏采用金鵬的OCMJ4X8C）。
lcd12864液晶說明：

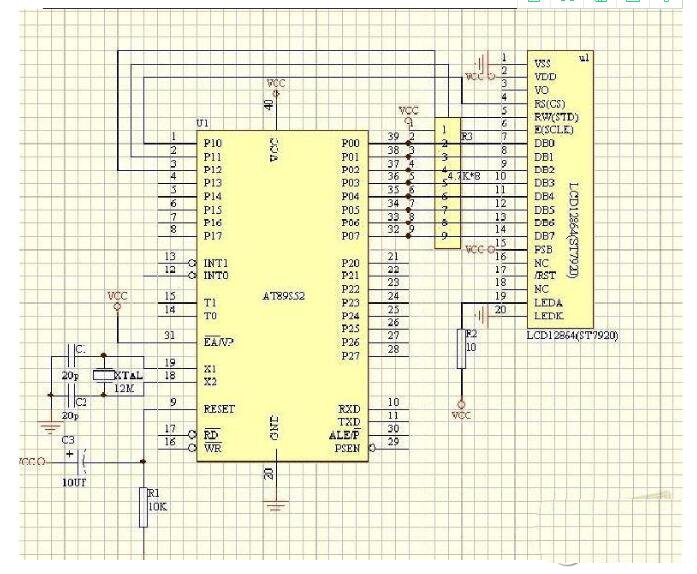

我們先來了解一下它的并行連接情況。下面是電路連接圖：
上面的圖可以看出，液晶模塊和單片機的連接除了P0口的8位并行數據線之外，還有RS，RW，E等幾根線。其中R/S是指令和數據寄存器的選擇控制線（串行模式下為片選），R/W是讀寫控制線（串行模式下是數據線），E是使能線（串行模式下為時鐘線）。

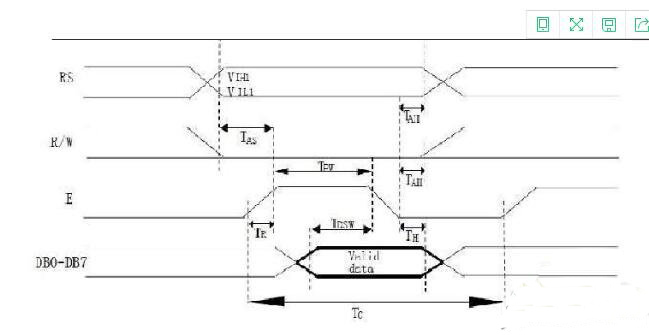

通過這幾根控制線和數據線，再結合它的時序圖，我們就可以編寫出相應的驅動程序啦?？纯床⑿心Ｊ较碌膶憰r序圖：

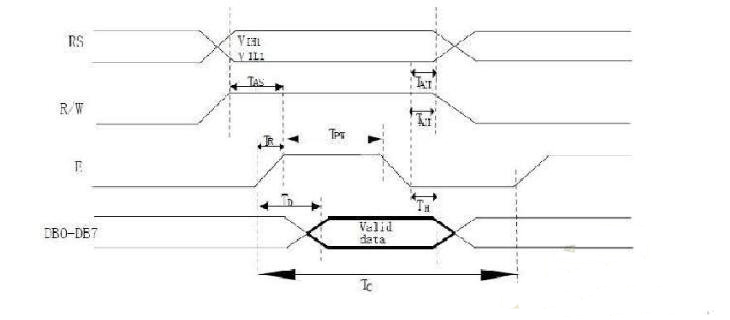

根據這個時序圖，我們就可以寫出寫數據或者寫命令到LCD12864液晶的子程序。讀時序圖如下：
根據這個時序圖我們就可以從LCD12864液晶模塊內部RAM中讀出相應的數據，我們的忙檢測函數就是根據這個時序圖寫出來的。

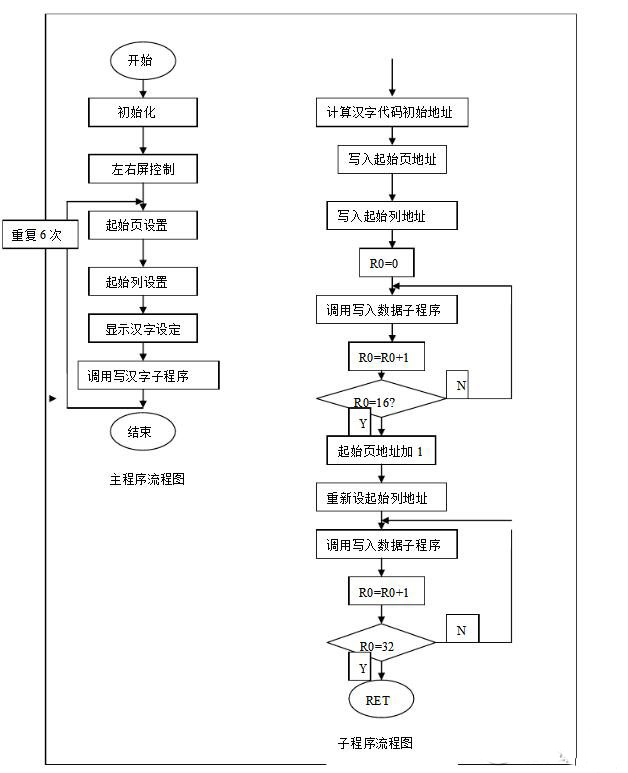

lcd12864程序流程圖：.

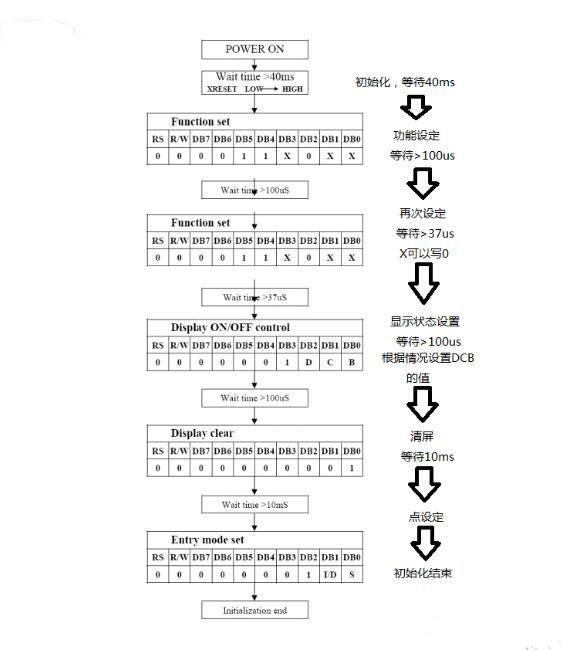

lcd12864初始化流程圖
lcd12864相關資訊：
lcd12864工作原理
12864顯示漢字程序
lcd12864基本參數
