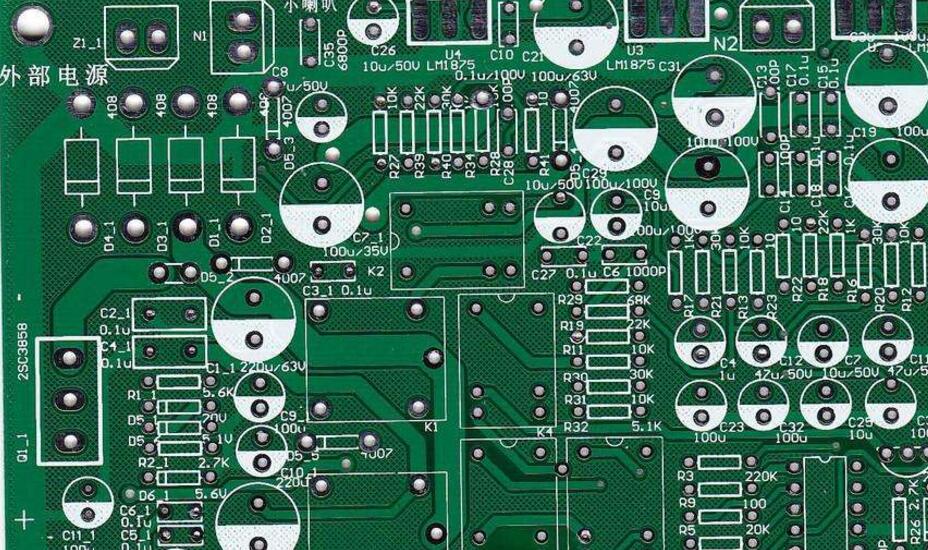

電路板簡介

電路板可稱為印刷線路板或印刷電路板，英文名稱為PCB、FPC線路板（FPC線路板又稱柔性線路板柔性電路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性。具有配線密度高、重量輕、厚度薄、彎折性好的特點。）和軟硬結合板（reechas，SoftandhardcombinaTIonplate）-FPC與PCB的誕生與發展，催生了軟硬結合板這一新產品。因此，軟硬結合板，經過壓合等工序，按相關工藝要求組合在一起，形成的具有FPC特性與PCB特性的線路板。

電路板的分類

線路板按層數來分的話分為單面板，雙面板，和多層線路板三個大的分類。

首先是單面板，在最基本的PCB上，零件集中在其中一面，導線則集中在另一面上。因為導線只出現在其中一面，所以就稱這種PCB叫作單面線路板。單面板通常制作簡單，造價低，但是缺點是無法應用于太復雜的產品上。

雙面板是單面板的延伸，當單層布線不能滿足電子產品的需要時，就要使用雙面板了。雙面都有覆銅有走線，并且可以通過過孔來導通兩層之間的線路，使之形成所需要的網絡連接。

多層板是指具有三層以上的導電圖形層與其間的絕緣材料以相隔層壓而成，且其間導電圖形按要求互連的印制板。多層線路板是電子信息技術向高速度、多功能、大容量、小體積、薄型化、輕量化方向發展的產物。

線路板按特性來分的話分為軟板（FPC），硬板（PCB），軟硬結合板（FPCB）。

電路板的結構

電路板主要由焊盤、過孔、安裝孔、導線、元器件、接插件、填充、電氣邊界等組成，各組成部分的主要功能如下：

焊盤：用于焊接元器件引腳的金屬孔。

過孔：有金屬過孔和非金屬過孔，其中金屬過孔用于連接各層之間元器件引腳。

安裝孔：用于固定電路板。

導線：用于連接元器件引腳的電氣網絡銅膜。

接插件：用于電路板之間連接的元器件。

填充：用于地線網絡的敷銅，可以有效的減小阻抗。

電氣邊界：用于確定電路板的尺寸，所有電路板上的元器件都不能超過該邊界。

電路板的工作原理

電路板的工作原理：是利用板基絕緣材料隔離開表面銅箔導電層，使得電流沿著預先設計好的路線在各種元器件中流動完成諸如做功、放大、衰減、調制、解調、編碼等功能。

在最基本的PCB上，零件集中在其中一面，導線則集中在另一面上。因為導線只出現在其中一面，所以這種PCB叫作單面板。多層板，多層有導線，必須要在兩層間有適當?shù)碾娐愤B接才行，這種電路間的橋梁叫做導孔。電路板的基本設計過程可分為以下四個步驟：

（1）電路原理圖的設計---電路原理圖的設計主要是利用ProtelDXP的原理圖編輯器來繪制原理圖。

（2）生成網絡報表---網絡報表就是顯示電路原理與中各個元器件的鏈接關系的報表，它是連接電路原理圖設計與電路板設計的橋梁與紐帶，通過電路原理圖的網絡報表，可以迅速地找到元器件之間的聯系，從而為后面的PCB設計提供方便。

（3）印刷電路板的設計---印刷電路板的設計即我們通常所說的PCB設計，它是電路原理圖轉化成的最終形式，這部分的相關設計較電路原理圖的設計有較大的難度，我們可以借助ProtelDXP的強大設計功能完成這一部分的設計。

（4）生成印刷電路板報表---印刷電路板設計完成后，還需生成各種報表，如生成引腳報表、電路板信息報表、網絡狀態報表等，最后打印出印刷電路圖。

電路板為什么是綠色的

綠色部分叫阻焊，成分是樹脂和顏料，綠色的是綠色色顏料，也有各種其他顏色，和裝修調油漆沒有區別。組焊沒有印刷在電路板上之前是膏狀可流動的，印刷在電路板上后，最后要“固化”，讓樹脂受熱固化變硬。阻焊的目的是保護電路板，防潮、防氧化、防灰塵。唯一不被阻焊蓋住的地方通常都說焊盤，要焊接錫膏用的。

一般我們選用綠色，因為綠色對眼睛的刺激小，生產、維修人員在長時間盯著PCB板做業時不容易眼睛疲勞對眼睛傷害小。常用的顏色還有，黃色、黑色、紅色。各種顏色都是在制造好了以后在表面噴的油漆。

還有一個原因，因為大家常用的顏色是綠色，所以工廠備用的綠色油漆是最多的，所以相對來說用油的成本比較低。又因為在維修PCB板的時候，不同的布線更容易分辨出與白色的區別，而黑色與白色則相對較難看清。每個廠為了區分自己的產品等級，就是用兩種顏色來區分高端系列和低端系列。比如做主板的公司華碩，黃板就是低端，黑板是高端。映泰的籃板是高端，綠板是低端。
