edp和lvds的區別是什么？

文章出處：未知人氣：發表時間：2018-06-06

EDP是顯示屏的一種通信接口，采用EDP顯示接口的分辨率會比LVDS接口的顯示分辨率高，一般高清屏都是采用這種通信接口，也就是能實現您說的“寬視角”的功能。

eDP和LVDS都是工控機中用來連接觸摸屏或顯示器的的視頻信號接口。LVDS接口利用非常低的電壓擺幅（約350mV）在兩條PCB走線或一對平衡電纜上通過差分進行數據的傳輸，即低壓差分信號傳輸。是為克服以TTL電平方式傳輸寬帶高碼率數據時功耗大、EMI電磁干擾大等缺點而研制的一種數字視頻信號傳輸方式。工控機采用LVDS輸出接口，可以使得信號在差分PCB線或平衡電纜上以幾百M(fèi)bit/s的速率傳輸，因采用低壓和低電流驅動方式，實現了低噪聲和低功耗。

eDP接口是一種基于DisplayPort架構和協議的一種全數字化接口，可以用較簡單的連接器以及較少的引腳來傳遞高分辨率信號，且能夠?qū)崿F(xiàn)多數據同時傳輸，故傳輸速率遠高于LVDS。

eDP接口特點：

1、微封包結構，能夠?qū)崿F(xiàn)多數據的同時傳輸。

2、無需LVDS轉換電路，電路簡潔。

3、較小的EMI（電磁干擾），并具有強大的版權保護功能。

以分辨率為1920x1200、24bit彩色的液晶屏為例，若采用LVDS接口，則數據傳輸線需20對；若采用eDP接口，則只需要4對線。由此可見，eDP接口的優勢相當明顯，特別是在高清屏中。近年來，為了提高面板及處理器間的數據傳輸速度，在工控機及工業平板中已大量采用eDP接口，eDP接口正迅速成為主流接口。

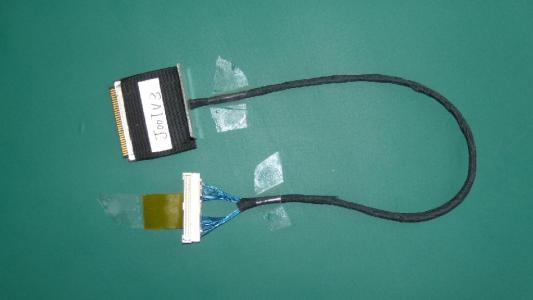

eDP屏線是指屏接口為0.3-0.5小間距焊接式扁平線，分為單通道與雙通道。eDP屏線一般為2組絞線、3組絞線、5組絞線、8組絞。常見的eDP屏線為2組信號線（絞線）、3組信號線。

LVDS屏線分為標清線與高清線兩種。LVDS屏線（高清線）屏接口為0.5間距雙排，即JAE FIRE51P高清線。LVDS屏線（標準線）是指屏接口為1.0間距、1.25間距，端子為鉚壓式組裝而成。常見有單八線、雙八線。單八線大都為FIX-30P、DF141.25-30P，雙八線大都為FIX-30Pin。

探討一下你手上的X220/X230，或其他現有的筆電，升級更高分辨率面板的可能性。畢竟升級筆電內建屏幕，跟升級一般外接屏幕完全不同，很多情況并不是扁平電纜一插，就可以簡單解決的事。

首先是物理限制，畢竟筆電的A殼（正面外殼）與B殼（屏幕邊框）都是固定尺寸，A殼內部還得容納扁平電纜、WLAN與WWAN天線、ThinkLight小夜燈等等，內部空間利用已經到了極致，不可能安裝尺寸更大，或是長寬比例不對的LCD面板。所以常被詢問的LG LP129QE1-SPA1（12.9吋15:10 2560&TImes;1700），因?yàn)槌叽绺?，且長寬比例不符合原廠面板的16:9，若要強行安裝，屏幕上下邊框會塞不進去，所以完全不能考慮。

第二個是BIOS限制，如果你的筆電屏幕是舊的LVDS接口，必須要有相應BIOS，才能正常驅動面板電源、輸出正確分辨率等等。之前X60/X61更換高分辨率AFFS面板，就是最好的事例，如果安裝跟原廠屏幕分辨率相同的AFFS面板，只要另外找來扁平電纜轉接頭、加上屏幕邊框小耳朵割掉，花上這兩個功夫即可。要是換裝1440&TImes;1050高分辨率AFFS面板，還得多出一道刷修改版BIOS的步驟。要是沒有正確支持的BIOS，不同分辨率面板有可能無法正常工作。

以X220/X230原廠搭配的1366&TImes;768分辨率面板為例，只需要單通道LVDS扁平電纜作連接。若要支持1440&TImes;900（含）以上高分辨率的LCD面板，必須采用29條電線的雙通道LVDS扁平電纜，其中有16條電線用于訊號傳輸，才有辦法足夠應付高分辨率的畫面。（附注：18-bit=面板6-bit色深x3、24-bit=面板8-bit色深x3。）
